Zählerschränke

• Anschlussfertig montiert und verdrahtet nach DIN VDE-AR-N-4100 und den technischen Anschlußbedingungen des zuständigen VNB / EVU

• Zählerschrank mit schutzisoliertem Innenraum

• Schutzklasse II, Schutzart IP 43

• Gehäuse aus elektrolytisch verzinkten Stahlblech

• pulverbeschichtet RAL 9010, Farbe weiß

• in Auf- oder Unterputz (UP-Ausführung mit Putzausgleich)

• Tür mit Drehriegelverschluss auf Wunsch mit Türschloss

• ab Dreifeldbreite mit Doppeltür

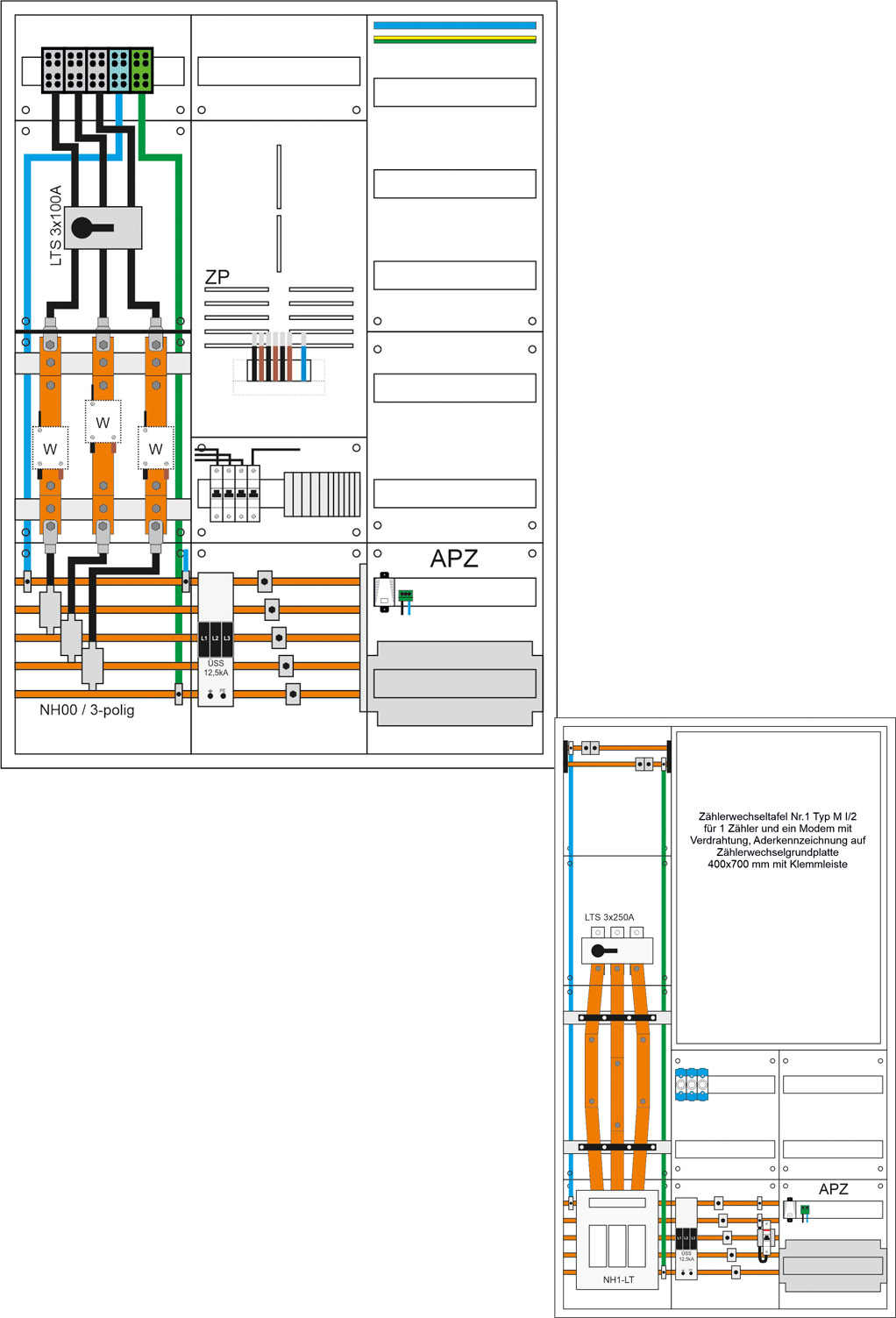

Wandlermessungen

Direktmessungen sind nach VDE-AR-N 4100 ausschließlich für einen Aussetzbetrieb < 63A bzw. einem Dauerbetrieb < 44A zulässig. Messungen mit höheren Betriebsströmen, d. h. im Aussetzbetrieb > 63A sowie im Dauerbetrieb >44A, sind mit dem Versorgungsnetzbetreiber abzustimmen und erfordern in den meisten Fällen den Einsatz einer Wandlermessung. So zum Beispiel Kleinwandlermessungen 80A – 100A oder Wandlermessungen 160A - 630A.
Hier bietet SCHIEGL für fast alle Anwendungsfälle eine passende Lösung an.

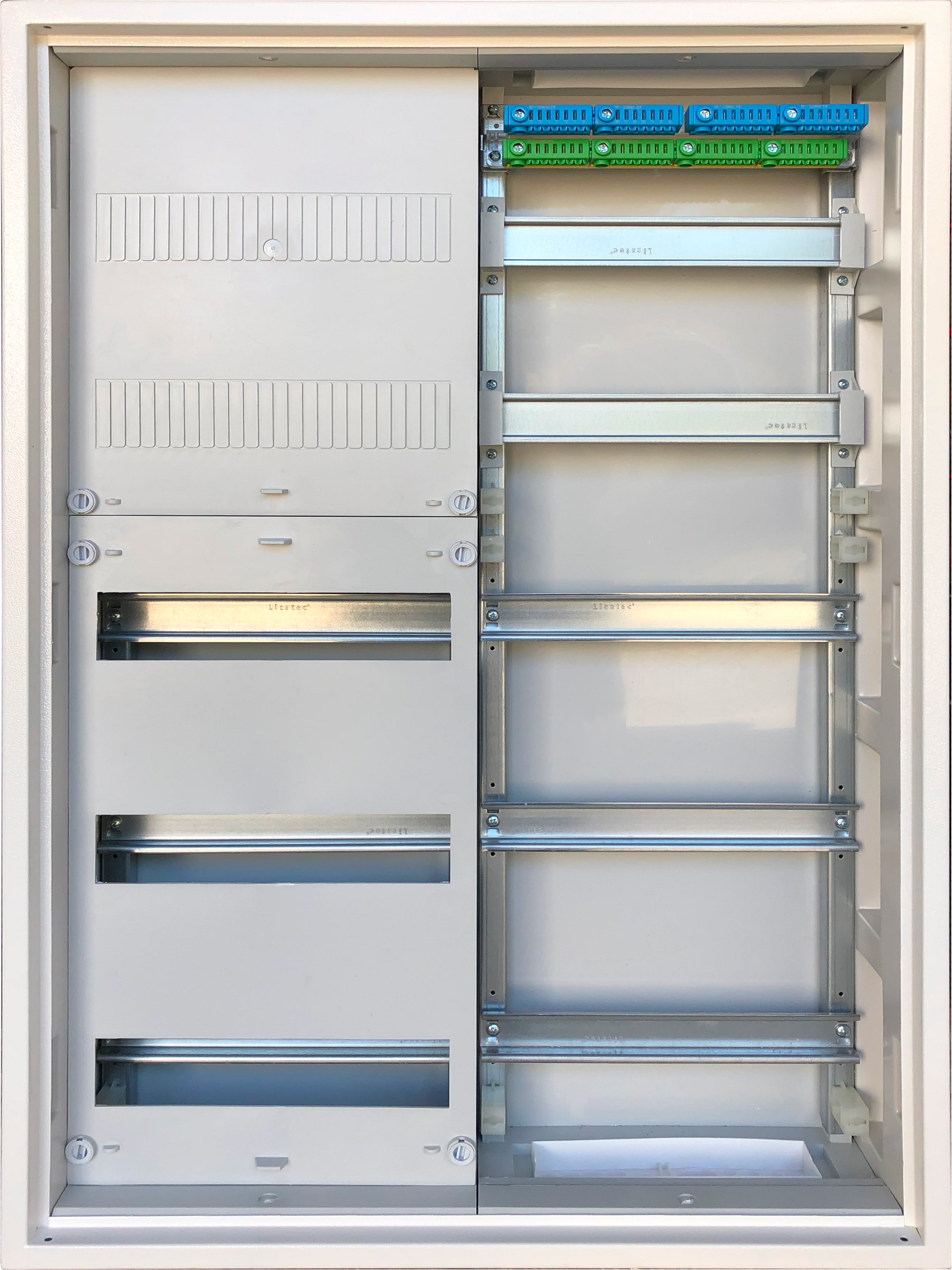

Wandverteiler 140mm

• Bautiefe 140 mm

• Schutzklasse II, Schutzart IP 43

• Gehäuse aus elektrolytisch verzinkten Stahlblech

• pulverbeschichtet RAL 9010, Farbe weiß

• in Auf- oder Unterputz (UP-Ausführung mit Putzausgleich)

• Klemmraum zur Bestückung von Reihenklemmen

• Tür mit Drehriegelverschluss auf Wunsch mit Türschloss

• ab Dreifeldbreite mit Doppeltür

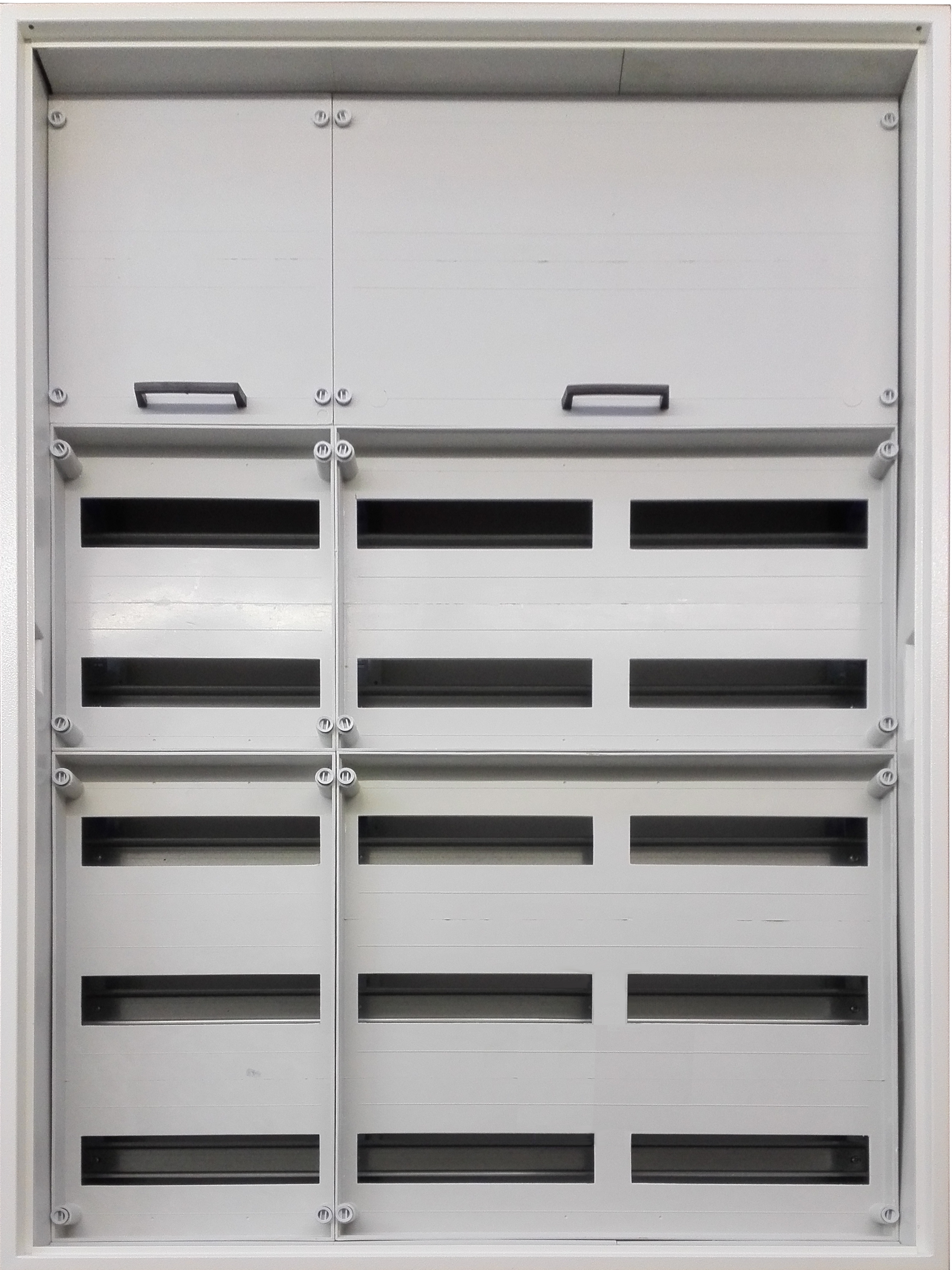

Wandverteiler 210mm

• Bautiefe 210 mm

• Schutzklasse II, Schutzart IP 43

• Gehäuse aus elektrolytisch verzinkten Stahlblech

• pulverbeschichtet RAL 9010, Farbe weiß

• in Auf- oder Unterputz (UP-Ausführung mit Putzausgleich)

• Klemmraum zur Bestückung von Reihenklemmen

• Tür mit Drehriegelverschluss auf Wunsch mit Türschloss

• ab Dreifeldbreite mit Doppeltür


Einzel-Standverteiler (Stahlblech)

• Gehäuse aus Stahlblech, Schutzklasse 1

• Schutzart IP 41 oder 54, pulverbeschichtet RAL 7035

• Bautiefen 230, 360 und 500 mm

• Baubreiten 320, 570, 820, 1070 und 1320 mm

• Farbvariante - RAL 9010, Farbe weiß

• Standverteiler ab Vierfeldbreite (1070 mm) mit Doppeltür

• Tür mit Stangenschloss und Schwenkhebelantrieb für Profilhalbzylinder vorbereitet

• Wandbefestigungslaschen

• Einfaches, montagefreundliches Innenausbausystem


Einzel-Standverteiler (schutzisoliert)

• Gehäuse aus Stahlblech mit Schutzisolierung, Schutzklasse 2

• Schutzart IP 41 oder 54, pulverbeschichtet RAL 7035

• Bautiefen 230, 360 und 500 mm

• Baubreiten 320, 570, 820, 1070 und 1320 mm

• Farbvariante - RAL 9010, Farbe weiß

• Standverteiler ab Vierfeldbreite (1070 mm) mit Doppeltür

• Tür mit Stangenschloss und Schwenkhebelantrieb für Profilhalbzylinder vorbereitet

• Wandbefestigungslaschen

• Einfaches, montagefreundliches Innenausbausystem


Anreih-Standverteiler

• Gehäuse aus Stahlblech, Schutzklasse 1

• Schutzart IP 41, pulverbeschichtet RAL 7035

• Bautiefen 360 und 500 mm

• Baubreiten 570, 820, 1070 und 1320 mm

• Sockel 130 mm hoch, pulverbeschichtet RAL 7016

• Standverteiler ab Vierfeldbreite (1070 mm) mit Doppeltür

• Tür mit Stangenschloss und Schwenkhebelantrieb für Profilhalbzylinder vorbereitet

• Wandbefestigungslaschen

• Einfaches, montagefreundliches Innenausbausystem


Dabei spielt es keine Rolle, ob es sich um

• Sonderlackierungen
• Ausschnitte

• Einbauten

• Teibestückungen


oder sonstige Modifizierungen handelt. Auf Wunsch besorgen wir auch für Sie die entsprechenden Einbauteile Ihrer Stammlieferanten.

Bei Zählerplätzen werden unsere Schränke gemäß den EVU-Ausführungen ausgeliefert. Auch hier können wir Ihnen Sonderlösungen im Bereich regenerative Energien und Wandlerlösungen liefern.

Testen Sie unsere Leistungsfähigkeit am besten in einem Projekt, wir stehen jederzeit zur Verfügung.

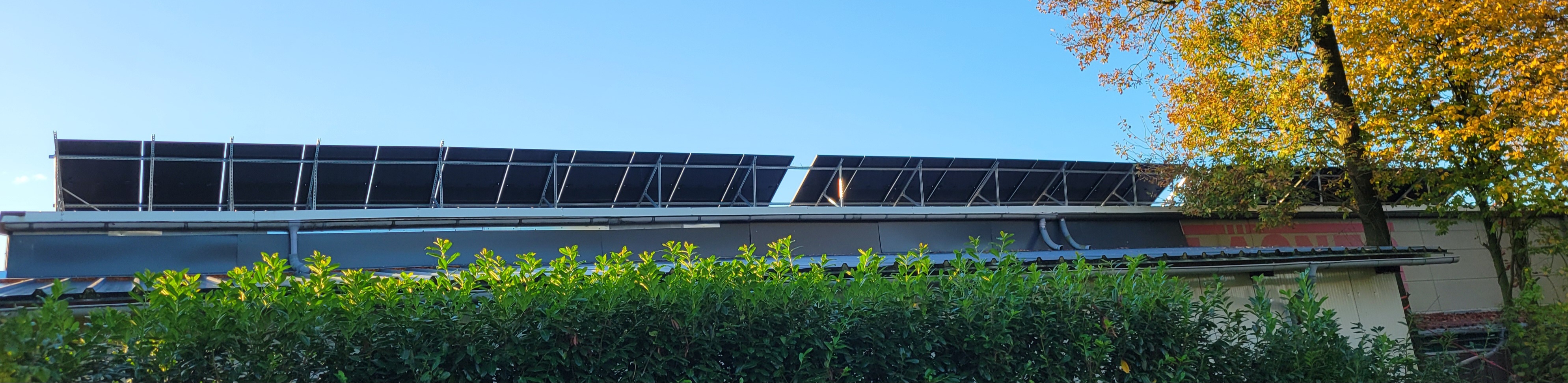

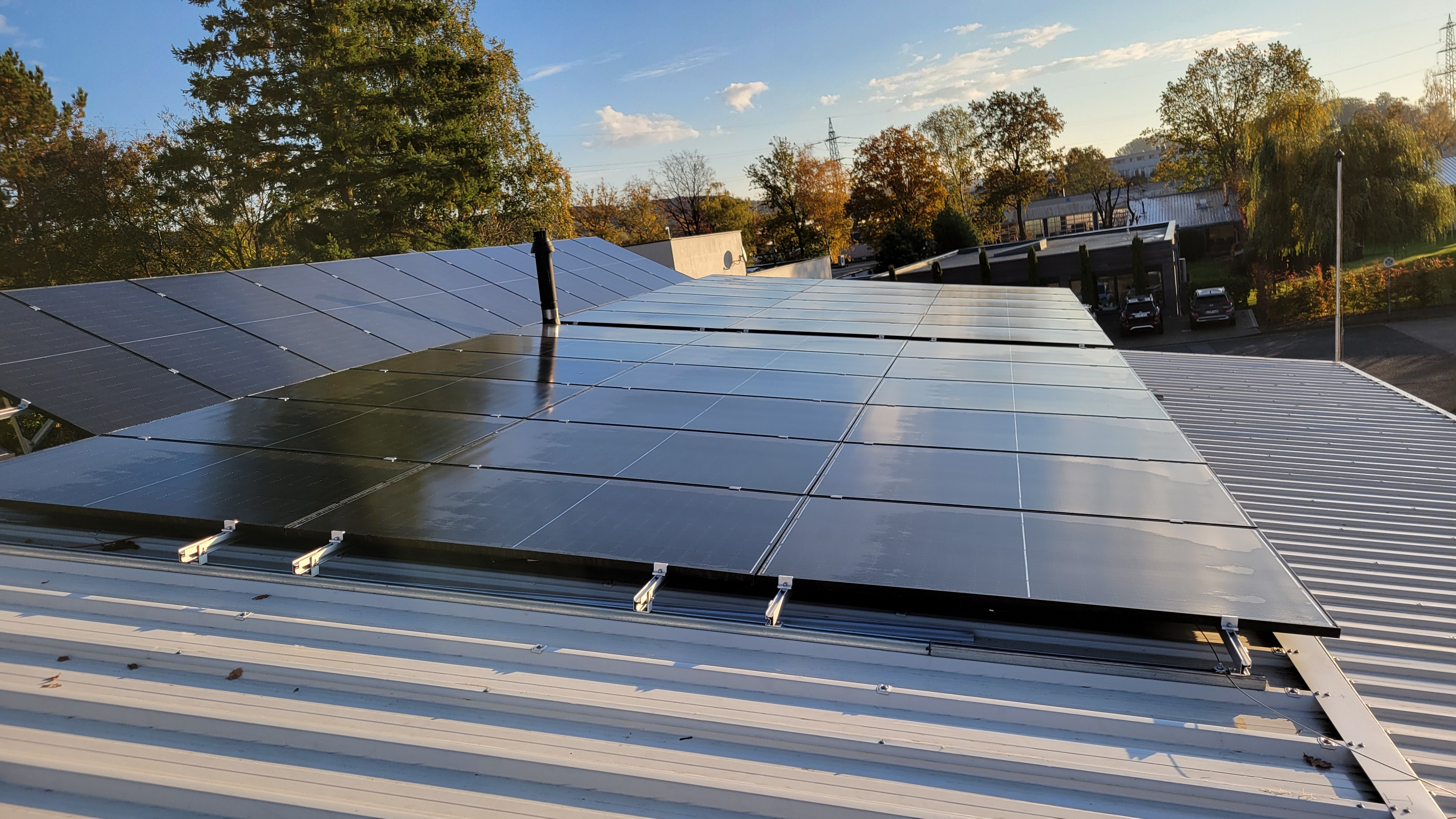

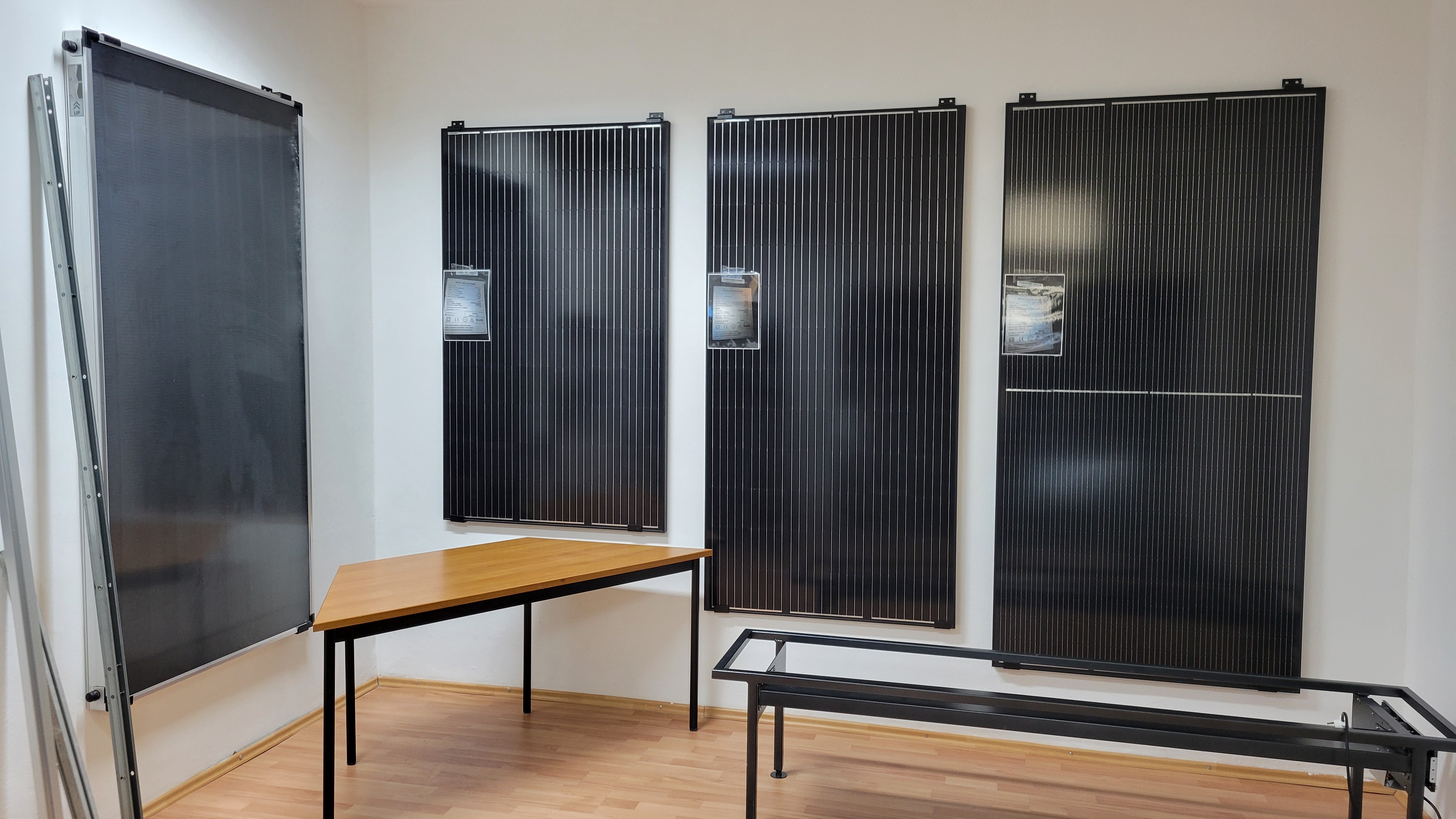

Photovoltaik

• Bei Fragen zu unserem Photovoltaik-Programm, rufen Sie uns einfach an oder kontaktieren Sie uns via Mail / Kontaktformular.
